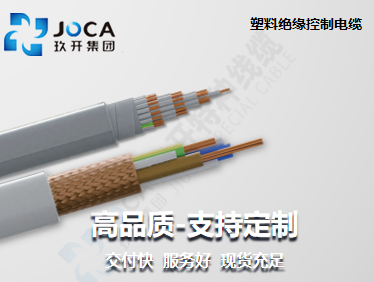

塑料绝缘控制电缆
塑料绝缘控制电缆是以纯铜为导电芯，外裹 PVC 或环保低烟无卤塑料绝缘层，能稳定传输信号与少量电能，还具备防干扰、耐油污酸碱、防潮的功能，主要用于 450/750V 以下的工业设备控制、仪器连接、楼宇灯光空调控制，以及地铁、医院等场景的设备信号传输。 产品标准 本产品按GB/T 9330《塑料绝缘控制电缆》及企业标准制造。 适用范围 本产品适用于额定电压 450/750V及以下控制、信号、保护及测量系统接线之用。 使用特性1. 额定电压Uo/U: 450/750V2. 电缆导体的允许长期工作温度上限：聚氯乙烯绝缘 70℃。3. 短路时(至多持续时间不超过5s)电缆导体的温度上限不超过：聚氯乙烯绝缘 160℃。4. 电缆敷设时环境温度应不低于0℃5. 推荐的允许弯曲半径无铠装层的电缆，应不小于电缆外径的6倍;有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍;有屏蔽层结构的软电缆，应不小于电缆外径的6倍。 型号名称芯数截面KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆2 - 600.5 - 10KVVRP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆2 - 600.5 - 10型号规格近似外径 (mm)电缆近似重量 (kg/km)KVVR2×0.56.754KVVR3×0.5763KVVR4×0.57.677KVVR5×0.58.287KVVR6×0.58.8100KVVR7×0.58.8105KVVR8×0.59.5120KVVR9×0.510.3134KVVR10×0.511148KVVR11×0.511155KVVR12×0.511163KVVR13×0.511.4176KVVR14×0.511.4186KVVR15×0.512197KVVR16×0.512206KVVR17×0.513.2236KVVR18×0.513.2244KVVR19×0.513.2254KVVR20×0.513.5264KVVR21×0.513.8275KVVR22×0.514.1290KVVR23×0.515.3303KVVR24×0.515.3313KVVR25×0.516.1324KVVR26×0.516.1335KVVR27×0.516.1341KVVR28×0.516.7354KVVR29×0.516.7363KVVR30×0.516.7371KVVR31×0.517.3386KVVR32×0.517.3395KVVR33×0.517.3403KVVR34×0.517.9417KVVR35×0.517.9426KVVR36×0.517.9434KVVR37×0.517.9441KVVR2×0.757.262KVVR3×0.757.575KVVR4×0.758.189KVVR5×0.758.8103KVVR6×0.759.4120KVVR7×0.759.4131KVVR8×0.7510.1147KVVR9×0.7511163KVVR10×0.7511.7179KVVR11×0.7512.1193KVVR12×0.7512.1204KVVR13×0.7513.3237KVVR14×0.7513.3249KVVR15×0.7513.9265KVVR16×0.7513.9276KVVR17×0.7514.6293KVVR18×0.7514.6304KVVR19×0.7514.6316KVVR20×0.7515330KVVR21×0.7515.3344KVVR22×0.7516.3362KVVR23×0.7517378KVVR24×0.7517.3390KVVR25×0.7517.3404KVVR26×0.7517.3415KVVR27×0.7517.3427KVVR28×0.7517.9443KVVR29×0.7517.9454KVVR30×0.7517.9466KVVR31×0.7518.6428KVVR32×0.7518.6494KVVR33×0.7518.6505KVVR34×0.7519.7540KVVR35×0.7519.7551KVVR36×0.7519.7562KVVR37×0.7519.7574KVVR2×17.367KVVR3×17.788KVVR4×18.3101KVVR5×19117KVVR6×19.7135KVVR7×19.8149KVVR8×110.4166KVVR9×111.4185KVVR10×112.1203KVVR11×113.1236KVVR12×113.1250KVVR13×113.1263KVVR14×113.1277KVVR15×114.4300KVVR16×114.4313KVVR17×115.2332KVVR18×115.2345KVVR19×115.2359KVVR20×115.6375KVVR21×115.9391KVVR22×116.3411KVVR23×117.6429KVVR24×117.6443KVVR25×117.9460KVVR26×117.9473KVVR27×117.9487KVVR28×118.5505KVVR29×118.5518KVVR30×118.5532KVVR31×119.6568KVVR32×119.6581KVVR33×119.6595KVVR34×120.4614KVVR35×120.4628KVVR36×120.4641KVVR37×120.4655KVVRP2×0.57.168KVVRP3×0.57.479KVVRP4×0.5893KVVRP5×0.58.6107KVVRP6×0.59.2121KVVRP7×0.59.2129KVVRP8×0.59.9143KVVRP9×0.510.7160KVVRP10×0.511.3173KVVRP11×0.511.3182KVVRP12×0.511.3191KVVRP13×0.511.3200KVVRP14×0.511.3209KVVRP15×0.513244KVVRP16×0.513253KVVRP17×0.513.6268KVVRP18×0.513.6277KVVRP19×0.513.6285KVVRP20×0.513.9297KVVRP21×0.514.2308KVVRP22×0.515325KVVRP23×0.515.6340KVVRP24×0.515.6349KVVRP25×0.516.5365KVVRP26×0.516.5374KVVRP27×0.516.5383KVVRP28×0.517397KVVRP29×0.517405KVVRP30×0.517414KVVRP31×0.517.6429KVVRP32×0.517.6438KVVRP33×0.517.6447KVVRP34×0.518.3461KVVRP35×0.518.3470KVVRP36×0.518.3479KVVRP37×0.518.3488KVVRP2×0.757.577KVVRP3×0.757.991KVVRP4×0.758.5107KVVRP5×0.759.1124KVVRP6×0.759.8142KVVRP7×0.759.8153KVVRP8×0.7510.5170KVVRP9×0.7511.4189KVVRP10×0.7512.1206KVVRP11×0.7512.1218KVVRP12×0.7512.1229KVVRP13×0.7512.1240KVVRP14×0.7512.1252KVVRP15×0.7513.9292KVVRP16×0.7513.9304KVVRP17×0.7514.6321KVVRP18×0.7514.6333KVVRP19×0.7514.6344KVVRP20×0.7514.9359KVVRP21×0.7515.2374KVVRP22×0.7516.1394KVVRP23×0.7516.8411KVVRP24×0.7516.8423KVVRP25×0.7517.7443KVVRP26×0.7517.7454KVVRP27×0.7517.7466KVVRP28×0.7518.3482KVVRP29×0.7518.3494KVVRP30×0.7518.3505KVVRP31×0.7519524KVVRP32×0.7519535KVVRP33×0.7519546KVVRP34×0.7520.1582KVVRP35×0.7520.1594KVVRP36×0.7520.1605KVVRP37×0.7520.1617KVVRP2×17.783KVVRP3×18.199KVVRP4×18.7118KVVRP5×19.4138KVVRP6×110.1157KVVRP7×110.1171KVVRP8×110.8190KVVRP9×111.8212KVVRP10×113.1250KVVRP11×113.1263KVVRP12×113.1277KVVRP13×113.1290KVVRP14×113.1304KVVRP15×114.3330KVVRP16×114.3344KVVRP17×115364KVVRP18×115378KVVRP19×115392KVVRP20×115.4409KVVRP21×115.8425KVVRP22×116.7449<table cellpadding="0"
EN/IEC 电动汽车交流充电电缆
应用范围电动车辆供电，并在需要时为电动车辆提供通信。充电电缆适用于 EN61851-1的充电模式 1-3。本产品额定电压为 300/500V的电缆仅允许用于 EN61851-1的充电模式 1.电缆结构1.导体：精细无氧铜丝，符合GB/T3956-2008中5类或6类软铜导线2.绝缘：符合 IEC/EN 要求的 EVI-1 或 EVI-23.颜色识别：符合 EN50525-1：2011 中所述的彩色绝缘识别4.绞合：各组件绞合在一起5.屏蔽：铜丝屏蔽(可选)6.护套：符合 IEC/EN 要求的 EVM-1 或 EVM-27.常规颜色：黑色(可选)特性符合 EN50620:2017与IEC62893-3 要求耐候性/抗紫外线性，符合 EN50620 AnnexF阻燃，符合 EN60332-1-2:2004/A1:2015耐酸碱，符合 EN50620 Annex D耐矿物油，符合 EN60811-404耐撕裂，符合 EN50396:2005符合 RoHS 2.0技术参数：1.额定电压：300/500V、450/750V2.测试电压：500V/15min、3500V/15min3.弯曲半径：6D4.储存温度：45°C5.导体最高工作温度：90°C6.最小安装环境温度：-35°C
国标与 DEKRA 电动 汽车直流充电电缆
应用范围适用于电动汽车充电设备及充电接口或具有对充电饱和、安全预警等方面的控制信号传输功能的车辆充放电预警控制系统。 电缆结构1. 导体:精细无氧铜丝，符合GB/T3956-2008中5类或6类软铜导线2. 绝缘:热塑性弹性体(TPE)3. 颜色识别:优先采用 GB/T33594 芯线色谱，也可根据客户需求定制4. 绞合:各组件绞合在一起5. 屏蔽:铜丝屏蔽(可选)6. 常规颜色:黑色(可选) 特性耐候性/抗紫外线性、耐刮磨、耐酸碱、阻燃、耐油、耐水解符合 GB/T33594 与 REKRA K175 要求符合 RoHS 2.0 技术参数：1. 额定电压:直流 1.0kV 及以下2. 测试电压:动力线:8.4kV/15min信号或控制线:3.6kV/15min3. 弯曲半径:6D4. 储存温度:45°C5. 导体最高工作温度:90°C6. 最小安装环境温度:-25°C
国标与 DEKRA 电动
应用范围适用于电动汽车充电设备及充电接口或具有对充电饱和、安全预警等方面的控制信号传输功能的车辆充放电预警控制系统。电缆结构1.导体:精细无氧铜丝，符合GB/T3956-2008中5类或6类软铜导线2.绝缘:热塑性弹性体(TPE)3.颜色识别:优先采用 GB/T33594 芯线色谱，也可根据客户需求定制4.绞合:各组件绞合在一起5.屏蔽:铜丝屏蔽(可选)6.护套:热塑性弹性体(TPE)7.常规颜色:黑色(可选)特性耐候性/抗紫外线性、耐刮磨、耐酸碱、阻燃、耐油、耐水解符合 GB/T33594 与 REKRA K175 要求符合 RoHS 2.0技术参数：1.额定电压:交流 450/750V 及以下直流 1.0kV及以下 测试电压2.测试电压:3.5kV/15min3.弯曲半径 :6D4.储存温度 :45°C5.导体最高工作温度:90°C6.最小安装环境温度:-25°C

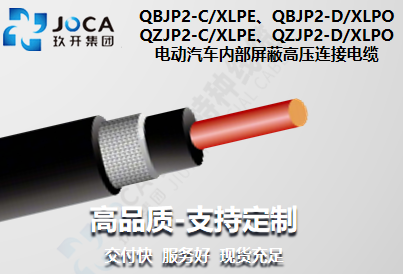

电动汽车内部屏蔽高压连接电缆
应用范围适用于电动汽车车内电池高压系统 电缆结构1. 导体：精细无氧铜丝，符合TR 型电工圆钢线或TXR 型镀锡圆钢线2. 绝缘：交联聚乙烯(XLPE)或交联聚烯烃(XLPO)3. 颜色识别：彩色(可选)4. 屏蔽：铝箔麦拉+铜网双层屏蔽5. 护套：交联聚乙烯(XLPE)或交联聚烯烃(XLPO)6. 常规颜色：彩色（可选） 特性1. 符合 QC/T 1037 和 IS0 67222. 耐油 IS0 67223. 抗撕裂 >15N/mm4. 短期老化 240h lS0 67225. 长期老化 3000h lS0 67226. 耐酸碱 168h 变化率≤ 30%7. 符合环保 RoHS 2.0 技术参数：1. 额定电压 :AC 600/DC 900、AC 1000/DC 15002. 测试电压 :AC 600/DC 900：5.0kV/5min AC 1000/DC1500：5.0kV/5min,升高至 8kV 不击穿3. 弯曲半径 :4D4. 储存温度 :40°C5. 导体最高工作温度：125°C/150°C6. 最小安装环境温度：-25°C型号规格 \(mm²\)20℃铜丝导体最大直流电阻 \(mΩ/m\)参考电流 A成品近似外径 mmQBJP2 - C/XLPE、QBJP2 - D/XLPO1.512.7154.42.57.6254.844.71435.963.14556.8101.82798.3161.161059.6250.74313811.4350.52716912.8500.36821114.9700.25926917.4型号规格 \(mm²\)20℃铜丝导体最大直流电阻 \(mΩ/m\)参考电流 A成品近似外径 mmQZJP2 - C/XLPE、QZJP2 - D/XLPO101.82799.3161.1610511.2250.74313812.5350.52716913.8500.36821116.3700.25926918.3950.196328211200.15339122.3

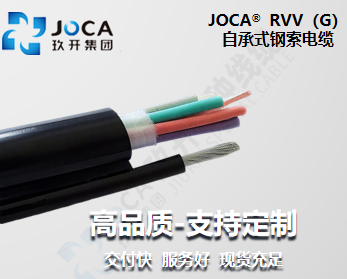

RVV（G）自承式钢索电缆
应用范围作为行车电动葫芦控制、接触器、手柄按钮连接和控制电缆,适用于干燥或潮湿的室内各种电气安装.鉴于其特殊的柔性设计,它还适用于无应力缓释可强制引导的左右非连续性运动下的安装或固定敷设.(不作为电梯电缆上下升降使用) 电缆结构1. 导体：多股精绞无氧铜丝 符合 VDE0295 CLASS 52. 绝缘：特制PVC3. 芯线颜色：多彩颜色数字表示,参照 JISC3306;黑色数字白色号码编码,符合IEC2274. 内衬层：特殊无纺布包裹缓冲5. 加强抗拉：一根或两根无扭力自承钢丝，承载运行张力6. 护套材料：特殊混合PVC7. 护套颜色：黑色 特性强抗拉性强抗撕裂强度良好的耐油性，耐磨性，耐寒性，耐候性 技术参数：1. 额定电压：≤1,5mm2：300/500V； >1,5mm2：450/750Y2. 测试电压：≤1,5mm2：2500V； >1,5mm2;3000V3. 温度范围：静态;-30℃至+70℃；挠曲:-10℃至+70℃4. 最小弯曲半径：静态：15xD(电缆外径)；挠曲：20xD(电缆外径)
RVV-NBR 卷筒电缆
应用范围广泛应用于建筑施工垂直升降机、港口门座起重机、集装箱起重机、装船机、卸船机、大型龙门式起重机、塔式起重机等重型机械设备的连接和控制电缆，适用于干燥或潮湿的室内或室外的各种电气安装电缆结构1.导体：多股精绞无氧铜丝符合VDE0295 CLASS 5或6类标准2.绝缘：特殊混合 PVC 柔软绝缘3.芯线颜色：彩色芯线4.内衬层：特殊无纺布包裹缓冲5.加强抗拉：多股黄麻绳填充(可选)6.护套：特殊混合耐候性 PVC 护套7.护套颜色：黑色(RAL9005)特性柔性，可弯曲性抗拉,抗撕裂，性能稳定良好的耐油性，耐磨性，耐寒性，耐候性技术参数：1.额定电压：Uo/U 450/750V2.测试电压：2500V3.温度范围：固定;-30℃至+70℃； 挠曲：-10℃至±70℃4.弯曲半径：固定：8xD(电缆外径)； 挠曲：10xD(电缆外径)5.阻燃标准：符合IEC60332-1成2
YFFB 行车起重电缆
应用范围应用于有轨行车、台车、传输机械、起重天车和各种探伤设备，也可作自承式井道或倾斜式货架的安装，动力传输及控制、照明、通讯线路的使用 电缆结构1.导体：多股精绞无氧铜丝，符合VDE 0295 CLASS 5或者6类标准2.绝缘：特殊混合PVC柔软绝缘3.芯线颜色：符合227IEC+EN502144.芯线结构：一字排列或梅花排列5.加强抗拉：镀锌软钢丝（自由悬挂超过80米时）或纤维芳纶纱6.护套：特殊混合弹性PVC护套7.护套颜色：黑色（RAL9005）或灰色（RAL7001） 特性抗拉，抗撕裂，性能稳定良好的耐油性、耐磨性、耐寒性、耐候性一字排列时：自用使用长度不大于35m运动速度不大于1.6/S梅花排列时：自由使用长度不大于80m运动速度不大于4-10m/s 技术参数：额定电压：UO/U 450/750V测试电压：2500V温度范围：固定：-30℃至+70℃； 挠曲：-10℃至+70℃弯曲半径：固定：8XD（电缆最小边）； 挠曲：10XD（电缆最小边）阻燃标准：符合IEC60332-1

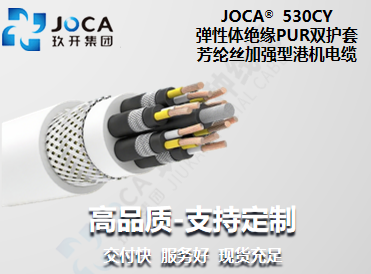

530CY港机电缆
应用范围港机、抓斗机、龙门吊、升降机、塔吊、斗轮堆取料机等设备的连接和控制电缆，抗耐磨、抗紫外线、防潮等场所可户外使用，高强度抗拉、负载下移动使用，适用于耐油、耐磨、耐酸碱、耐寒等场所。电缆结构1.导体：精细无氧铜丝，多股绞合导体，符合DIN VDE 0295及IEC60228中5类导体标准2.绝缘：特殊弹性体绝缘3.芯线颜色：颜色区分或数字编号区分，可根据顾客要求定制4.内护套：PUR或NBR5.抗拉元件：芳纶编织加强层6.护套：PUR7.常规颜色：黑色、黄色8.芯数范围：2~16芯9.截面范围：0.5mm2 ~70mm2技术参数：1.额定电压：0.6/1KV2.测试电压：3500V3.最小弯曲半径：固定安装：12XD； 移动安装：16XD4.使用温度：固定安装：-50℃至+105℃； 移动安装：-40℃至+90℃

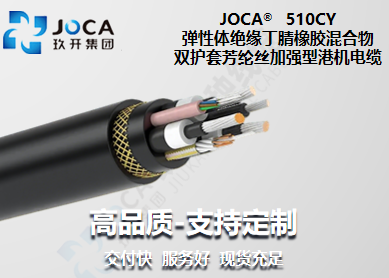

510CY 弹性体绝缘丁腈橡胶混合物双护套芳纶丝加强型港机电缆
应用范围港机、龙门吊、升降机、塔吊、斗轮堆取料机等设备的连接和控制电缆，抗耐磨、抗紫外线、防潮等场所可户外使用，高强度抗拉、负载下移动使用。 电缆结构1. 导体：精细无氧铜丝，多股绞合导体，符合DIN VDE 0295及IEC60228中5类导体标准2. 绝缘：特殊弹性体绝缘3. 芯线颜色：颜色区分或数字编号区分，可根据顾客要求定制4. 内护套：特殊定制高强度弹性体混合物5. 抗拉元件：芳纶编织加强层6. 护套：特殊定制高强度弹性体混合物7. 常规颜色：黑色、黄色8. 芯数范围：2~16芯9. 截面范围：0.5mm2 ~70mm2 技术参数：1. 额定电压：0.6/1KV2. 测试电压：3500V3. 最小弯曲半径：固定安装：12XD； 移动安装：16XD4. 使用温度：固定安装：-40℃至+90℃； 移动安装：-30℃至+80℃
